以前にもArduinoの記事を書いたのですがわかりにくかったので、もう一回作る機会があったのでついでに記事にしました。

　ATMEGA 328PにArduinoを書き込む必要があるのですが、これは公式フォーラムにやり方が乗っている他、秋月では書き込んであるものがほとんど同じ値段で売っているため省略します。


・回路図

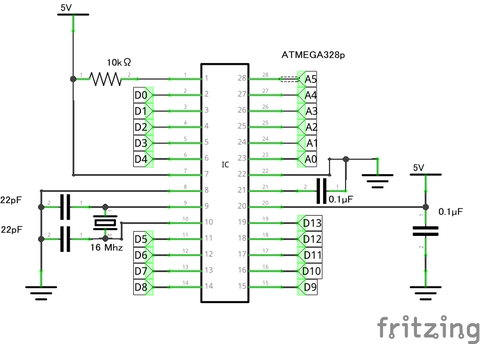

Arduino_回路図


　１ピンをスイッチでGNDに短絡させるとリセットされます。
　またこのままではプログラムの書き込みができないので、Arduinoの基板につけるか書き込み用の回路をつける必要があります。

　今回はここまでです。回路図を一から作り変えているので、これを見るだけでArduinoをわざわざ買わなくても使えるようになりました。それではまた今度。
